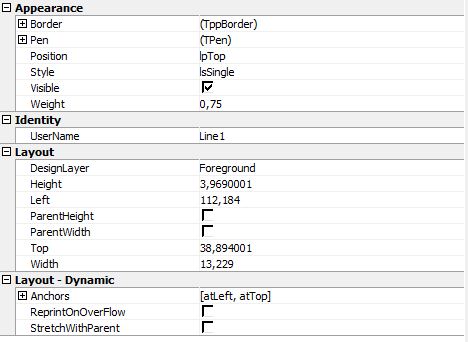

Propriétés d'un trait

Séparation visuelle

Vous pouvez ajouter des lignes dans le modèle pour faire des séparation visuelles entre les différents éléments. Pour ajouter une ligne il faut utiliser l'icône

Pour sélectionner le positionnement du trait sur l'objet, il faut déployer le menu déroulant qui se trouve sur le même niveau que les icônes de mise en forme.

Apperance

Nom	Fonction
Border	Cette propriété sert à définir les bordures sur le label. Vous retrouverez le descriptif de ces propriétés sur cette page Border
Pen	Ces propriétés sont utilisées pour définir la couleur et l'épaisseur du cadre d'une forme.
Color	Cette propriété permet de définir la couleur du trait. Attention Le code de la couleur est au format hexadécimal. https://docwiki.embarcadero.com/RADStudio/Sydney/en/Colors_in_the_VCL.
Mode	Cette propriété permet de définir comment le crayon dessine les traits. Les modes disponibles sont : pmBlack - Toujours noir, pmWhite - Toujours blanc, pmNop - Non modifié, pmNot - Inverse de la couleur d'arrière-plan du canevas, pmCopy - La couleur du crayon, spécifiée par la propriété Color, pmNotCopy - L'inverse de la couleur du crayon, pmMergePenNot - Combinaison de la couleur du crayon et de l'inverse de la couleur de l'arrière-plan du canevas, pmMaskPenNot - Combinaison des couleurs communes au crayon et à l'inverse de l'arrière-plan du canevas, pmMergeNotPen - Combinaison de la couleur d'arrière-plan du canevas et de l'inverse de la couleur du crayon, pmMaskNotPen - Combinaison des couleurs communes à l'arrière-plan du canevas et l'inverse de la couleur du crayon, pmMerge - Combinaison de la couleur du crayon et de la couleur d'arrière-plan du canevas, pmNotMerge - Inverse de pmMerge : combinaison de la couleur du crayon et de la couleur d'arrière-plan du canevas, pmMask - Combinaison des couleurs communes au crayon et à l'arrière-plan du canevas, pmNotMask - Inverse de pmMask : combinaison des couleurs communes au crayon et à l'arrière-plan du canevas, pmXor - Combinaison des couleurs appartenant soit au crayon, soit à l'arrière-plan du canevas, mais pas aux deux, pmNotXor - Inverse de pmXor : combinaison des couleurs appartenant soit au crayon, soit à l'arrière-plan du canevas, mais pas aux deux.
Style	Cette propriété permet de sélectionner le style du trait. Les styles disponibles sont : psSolid - Trait plein (solide), psDash - Trait en tirets, psDot - Trait en pointillés, psDashDot - Trait en tirets et points, psDashDotDot - Trait en tirets et deux points, psClear - Pas de trait (transparent), psInsideFrame : Trait à l'intérieur du cadre, psAlternate - Alternance de segment visibles et invisibles Trait ou Point, psUserStyle - Définit par l'utilisateur.
Width	Cette propriété permet de définir l'épaisseur du trait.
Position	Cette propriété permet de sélectionner la position sur le conteneur. Les positions disponibles sont : lpTop - Horizontal en haut, lpBottom - Horizontal en bas, lpLeft - Vertical à gauche, lpRight - Vertical à droite, lpDiagLeft - En diagonal du coin haut à gauche jusqu'au coint inférieur droit, lpDiagRight - En diagonal du coin haut à droite jusqu'au coint inférieur gauche.
Style	Cette propriété permet d'appliquer un style au trait. Les styles disponible sont: lsSingle - Ligne simple, lsDouble - Ligne double.
Visible	Cette propriété rend la ligne invisible à l'impression lorsqu'elle n'est pas cochée.
Weight	Cette propriété détermine l'épaisseur de la ligne utilisée pour dessiner le trait. L'épaisseur est exprimée en points, où un point est approximativement égal à 1/72ème de pouce (environ 0,35 mm).

Identity

Nom	Fonction
UserName	Cette propriété permet de nommer l'objet. Il est important de donner un nom à tous vos objets pour gagner en visibilité dans l'arborescence et pour utiliser les objets dans l'onglet Calcul.

Layout - Mise en page

Vous retrouverez la définition de ces propriétés communes à tous les objets sur cette page Layout - Mise en page.

Layout - Dynamic - Mise en page dynamique

Nom	Fonction
Anchors	Ces propriétés permettent d'ancrer la ligne à une position précise dans l'objet parent. Les valeurs possibles sont atBottom - Ancré avec le bas, atLeft - Ancré avec la gauche, atRight - Ancré avec la droite, atTop - Ancré avec le haut. Si toutes les propriétés sont cochées, cela revient à cocher ParentHeight et ParentWidth.
ReprintOnOverFlow	Cette propriété s'applique aux situations où des objets de la même bande sont extensible (Strech) et s'étendent sur plusieurs pages. S'ils débordent sur une nouvelle page, les autres objets situés sur la même bande seront réimprimés sur la nouvelle page si cette propriété est activée. Par défaut, cette propriété est désactivée.
StretchWithParent	Cette propriété détermine si la hauteur de la ligne doit s'étirer pour correspondre à l'étirement de la bande parente.
